Последовательность выполнения чертежа
Создание чертежа требует внимательности, точности и понимания стандартов.
- Определите цель чертежа, необходимые измерения и требования к масштабу. Выберите подходящий инструмент для черчения: традиционные инструменты (линейка, угольник, компас) или компьютерное программное обеспечение (CAD).
- Определите масштаб чертежа в соответствии с требованиями ГОСТа 2.302-68.
- Выберите формат чертежа в соответствии с ГОСТ 2.301-68. Оформите рамку.
- Определитесь с композицией. Это делается так, чтобы вся информация была четко видна, включая выносные линии, но при этом лист бумаги не был переполнен.
- Разместите на чертеже все элементы (линии, размеры, текст, символы) таким образом, чтобы они были легко читаемы и понятны. Обычно начинают с наиболее важных и крупных элементов, таких как контуры деталей.
- Укажите все необходимые размеры деталей и расстояния между ними. Размеры должны быть четко обозначены и легко читаемы.
- Заполните основную надпись.
- Периодически проверяйте чертеж на ошибки или несоответствия. После завершения чертежа проведите окончательную проверку, чтобы убедиться, что все элементы на месте и соответствуют требованиям.
Обратите внимание на внешний вид чертежа. Он должен быть аккуратным, четким и профессиональным.
Оформление чертежа
Форматы листов
В учебных чертежах часто используются стандартные форматы листов, чтобы обеспечить единообразие и удобство работы.
ГОСТ 21.301-81. Этот стандарт использовался в СССР и продолжает использоваться сейчас. Он включает в себя форматы от А0 до А4. причем A0 – самый большой, а A4 – самый маленький лист.

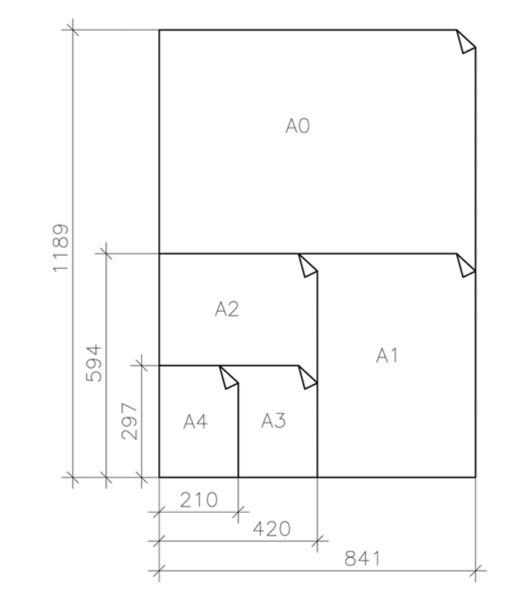

Размер формата А4 (210 х 297) принят за единицу измерения остальных форматов. Формат А0 (841 х 1189), площадь которого 1 м2, позволяет получить другие форматы последовательным делением его на две равные части линией, проводимой параллельно меньшей стороне каждого последующего формата.
Фото: Work5
Обычно для учебных чертежей выбираются форматы, которые наиболее удобны для работы и позволяют учащимся легко читать и работать с материалами. Например, для небольших деталей или схем используется формат A4, в то время как для более крупных чертежей и планов предпочтительнее формат A3.

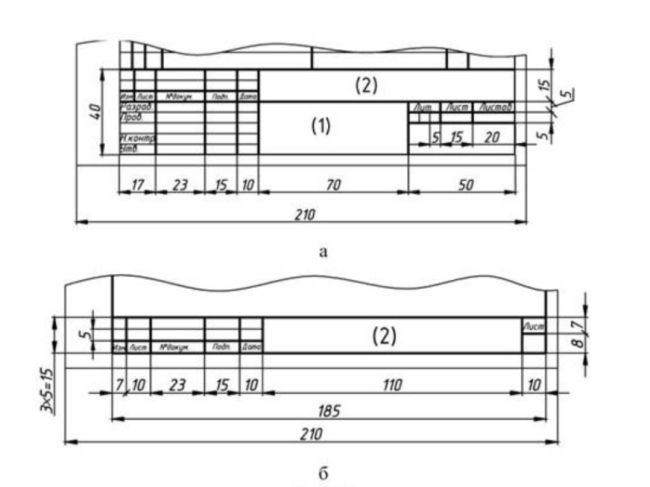

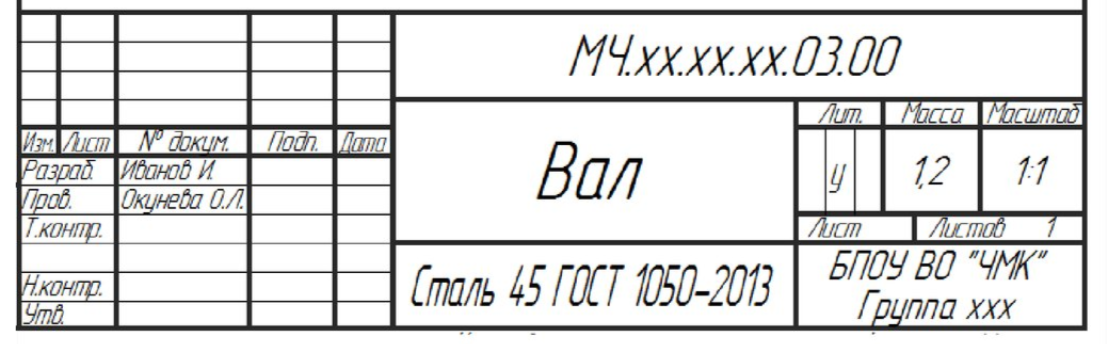

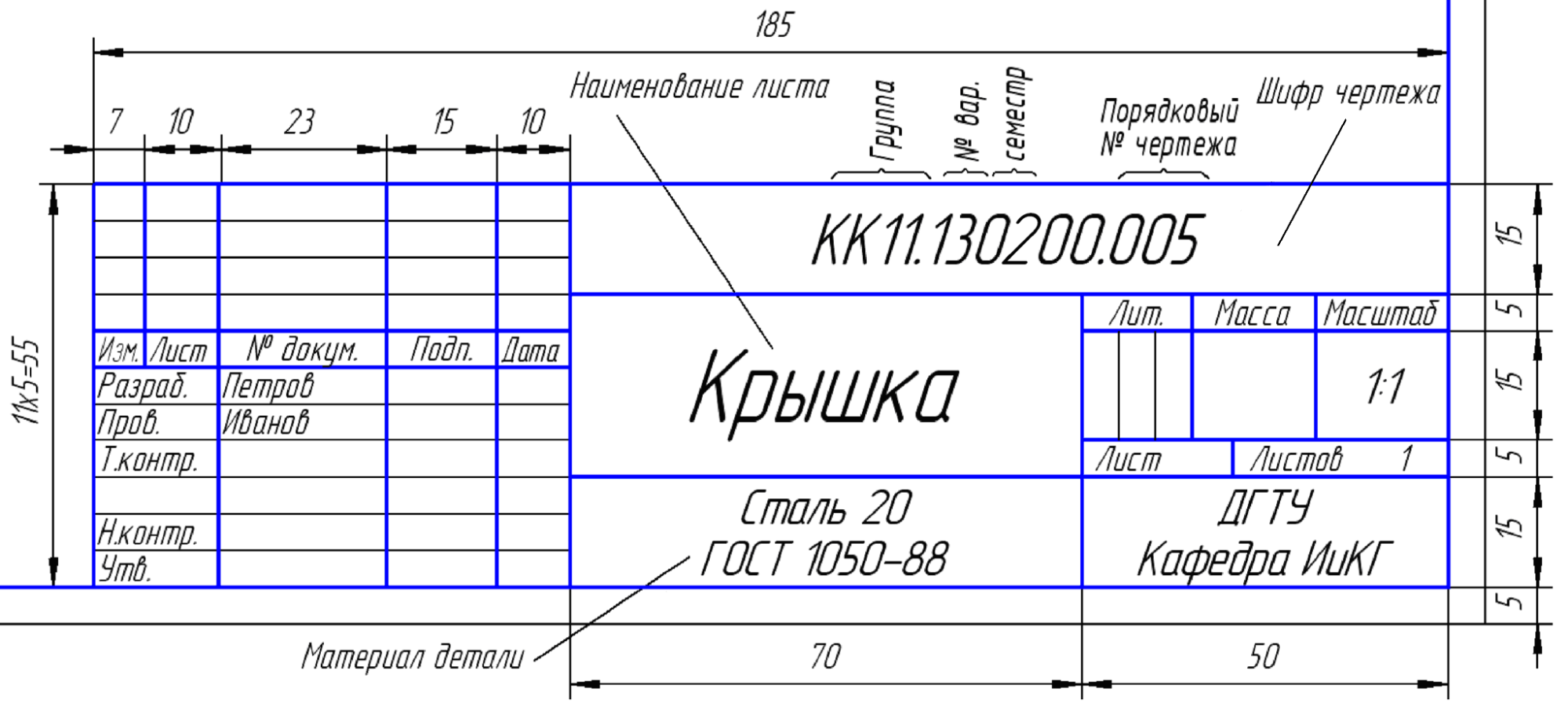

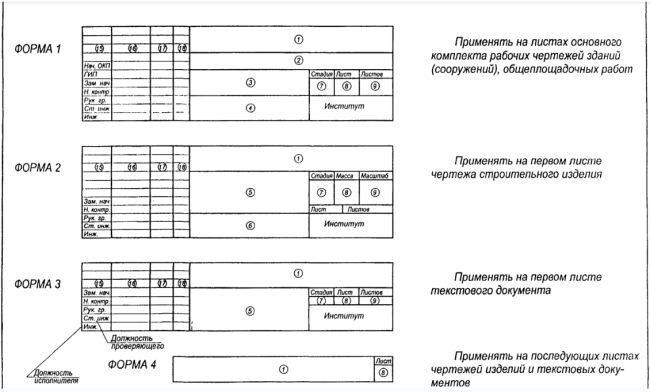

Штамп: рамка и основная надпись
В учебных чертежах применяются определенные правила оформления рамки.
- Заголовок. В рамке обычно размещается заголовок, который включает в себя название учебного заведения, кафедры, предмета, наименование работы, фамилию и имя автора, дату выполнения.Для принятого упрощенного оформления чертежа не делают стандартизованного штампа для основных надписей, как на технических чертежах, а ограничиваются краткой надписью в одну строку в правом нижнем углу листа с указанием фамилии и инициалов, курса, группы.
- Номер листа. Под заголовком указывается номер листа и общее количество листов.
- Поля. Вокруг рамки должны быть определенные поля, обеспечивающие удобство чтения и возможность размещения дополнительной информации.От левого края листа, независимо от его композиции (расположения длинной стороны по вертикали или по горизонтали) рамка всегда делается на расстоянии 20 миллиметров, так как эта часть листа используется для последующей брошюровки чертежей и хранения их в архиве.Сверху, справа и снизу граница рамки проводится на расстоянии 5 мм от края листа установленного формата.
Фото: nauchniestati.ru
✏ Заметка
Нельзя выполнять надписи за пределами рамки. Кроме специальных надписей и инвентарных номеров в точно оговоренных местах.
Нельзя «сажать» надпись на рамку. Буквы не должны касаться рамки ни в коем случае, никогда. Прежде всего, потому, что это затрудняет прочтение надписи.Нельзя проводить никаких линий и пробовать чертежный инструмент за границами рамки. Весь чертёж должен быть чистым.
Масштабы
Масштаб на чертежах определяет соотношение между размерами объекта на чертеже и его реальными размерами. Это позволяет представить большие объекты на относительно маленьких листах бумаги или в компьютерной графике. Масштаб обычно выражается в виде отношения между длиной на чертеже и длиной в реальном мире.
Например, если масштаб чертежа указан как 1:100, это означает, что каждый сантиметр на чертеже представляет собой 100 сантиметров (или 1 метр) в реальном мире. Таким образом, объекты на чертеже будут уменьшены в 100 раз по сравнению с их реальными размерами.
Масштаб может быть выражен в виде дроби (например, 1:50, 1:100, 1:200 и т.д.) или в виде процентного соотношения (например, 1%, 2%, 5% и т.д.).
Выбор масштаба зависит от размеров объекта, размеров листа бумаги, требований к точности и читаемости чертежа. Обычно масштаб выбирается таким образом, чтобы весь объект уместился на листе бумаги, при этом сохраняя достаточную детализацию.
Чтобы определить масштаб изображения объекта на чертеже, необходимо взять какой-либо размер в натуре и разделить его на длину этого размера на чертеже. Величина полученной дроби покажет числовой масштаб, который не всегда будет соответствовать стандартной линейке масштабов. Если необходимо вычерчивать изображение на чертеже в стандартном масштабе, то подбирают ближайшее по величине его значение.
Чертежи на подготовительных курсах и вступительном экзамене по черчению выполняются в масштабе 1:1 (один к одному), то есть в натуральную величину. Снабжаются надписью «М 1:1».

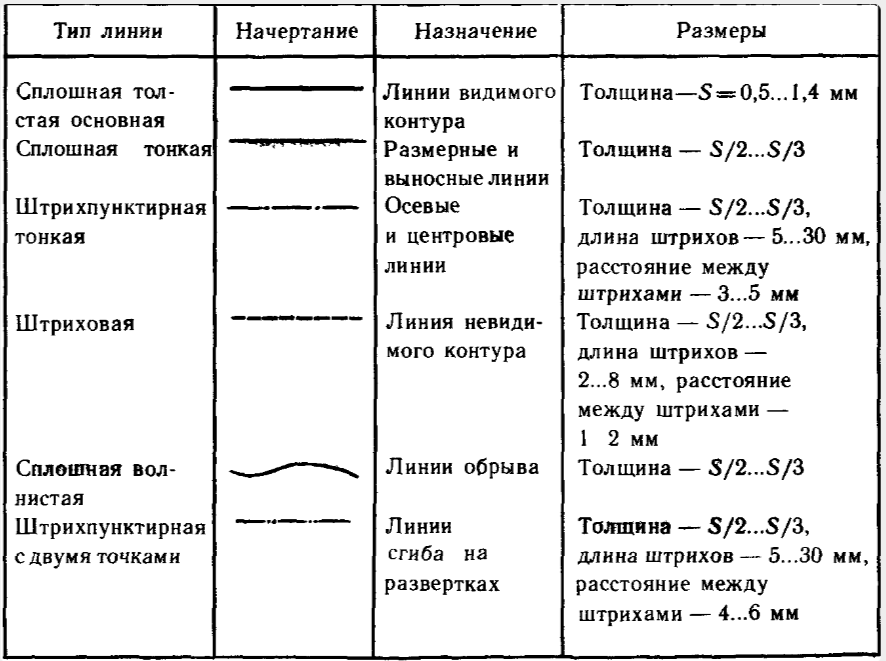

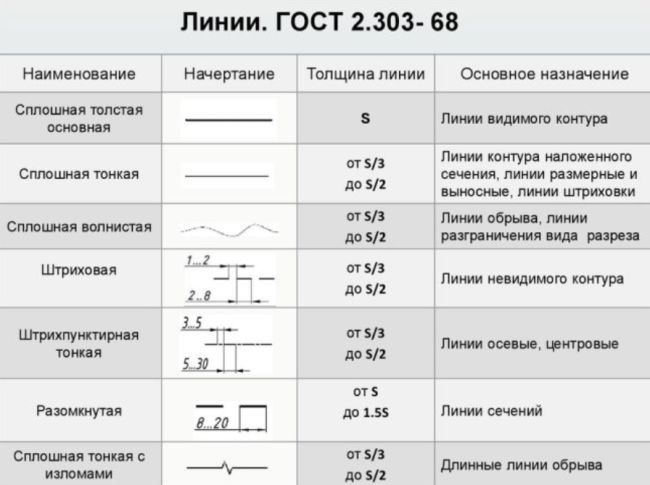

Линии чертежа
Согласно ГОСТ 2.301-68 «ЕСКД. Линии», в чертежах применяются различные виды линий для обозначения различных элементов и конструкций.
Вот шесть основных видов линий, которые используются на чертежах:
- Сплошная линия (линия контура). Это основная линия, используемая для обозначения контуров деталей, рамки, основной надписи.
- Штриховая линия. Эта линия используется для обозначения поверхностей, которые удалены или скрыты за другими объектами или элементами. Штриховая линия обычно рисуется тонкими короткими штрихами.
- Штрих-пунктирная линия. Применяется для обозначения симметричных осей, центров, а также для обозначения вспомогательных элементов. Она состоит из коротких штрихов и точек, расположенных на равном расстоянии друг от друга.
- Сплошная тонкая линия. Эта линия используется для обозначения вспомогательных элементов (выносных и размерных линий), которые не являются главными контурами.
- Штрих-пунктирная с двумя точками. Обозначает линии сгиба.
- Сплошная волнистая. Указывает на разрыв детали. Используется, когда слишком большая деталь не помещается на чертеже.
Фото: Work5
Шрифты чертежа
Стандарты ГОСТа также определяют правила использования шрифтов на чертежах для обеспечения единообразия и удобства чтения.
- Размер шрифта должен быть удобочитаемым и соответствовать стандартным требованиям. Обычно для основного текста на чертежах используются шрифты высотой 2-3 мм. Для заголовков и особых элементов размер может быть больше.
- Для текста на чертежах рекомендуется использовать два типа шрифтов: А – толщина линии 1,14h и Б – толщина линии 1:10h, с наклоном под углом 75 градусов, либо без наклона.
- В тексте чертежа допускается использование как латинских, так и кириллических символов в зависимости от требований. Обычно для обозначения размеров и других основных элементов используются латинские буквы, а для текста в заголовках и примечаниях – кириллицу.
- Весь текст на чертеже должен быть выполнен в едином стиле и шрифте, чтобы обеспечить читаемость и профессиональный вид чертежа.
Фото: Work5
