Обозначения на чертежах — условные знаки для уточнения геометрии объекта, его формы и характеристики. Расскажем в статье какие бывают обозначения и виды, а также требования к видам, порядок размещения на чертеже.
🤔 ОпределениеВид на чертеже – это изображение объекта или его части, выполненное при помощи графических инструментов. Представленную деталь рассматривают с различных сторон и с каждой стороны вид будет отличаться.
ГОСТ регламентирует отображение объектов методом прямоугольного проецирования. Предмет обращен к наблюдателю. Способ представления изображения – графический файл.
Схему изделия непросто передать на рисунке. Для этого в конструкторских чертежах применяют виды. Они необходимы для правильной сборки изделия и наглядности части большого объекта. Виды помогают точечно описать суть проекта, углубившись в анализ деталей, и представляют уникальную перспективу конструкции.
ГОСТ регламентирует правила, согласно которым должно соблюдаться оформление каждого элемента. В качестве условных знаков используют буквенные или цифровые символы. Первые необходимы для обозначения символических показателей и наименований материалов. Вторые обозначают размеры, углы, глубину, диаметр детали. Условные знаки могут быть графическими, они выполняют функцию указателя на чертеже размеров детали или составляющих частей конструкции. Расшифровка обозначений расположена на определенном месте на чертеже или пустом поле. Полный перечень обозначений есть в специальных технических справочниках, ГОСТе, методическом материале, Интернете.
Они необходимы для того, чтобы конструктор мог правильно понять чертеж и разобрать его. С их помощью конструктор ориентируется в показателях, сведениях на схеме. Если бы вместо условных обозначений на чертеже стояли подписи или названия, то это бы сильно перегружало графическую проекцию.

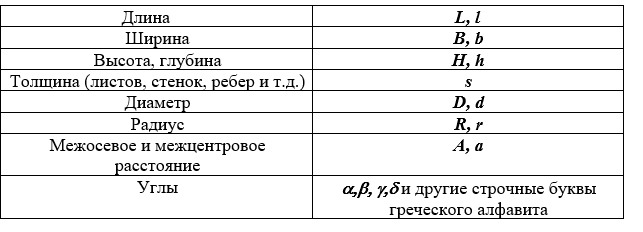

Регламентируются ГОСТ 2.321 – 84 и используются для обозначения в конструкторских документах условных показателей и наименований материалов.

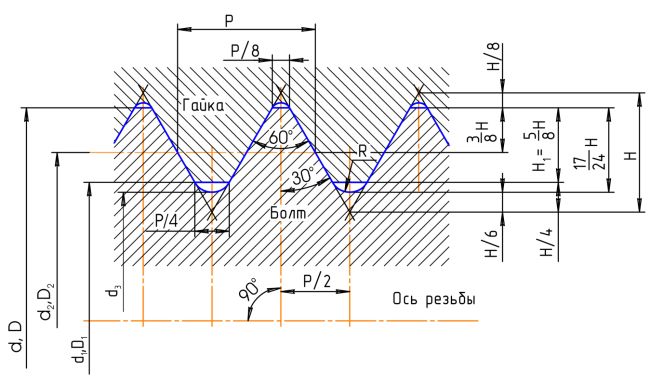

Фото: Work5
Для обозначения суммарных размеров условных показателей используют прописные буквы.Если в одном документе необходимо обозначить несколько разных величин одинаковой буквой, то необходимо использовать цифровые и буквенные индексы или комбинировать символы. Цифровой индекс присваивается второй величине, обозначенной буквой d1, d2 и так далее.

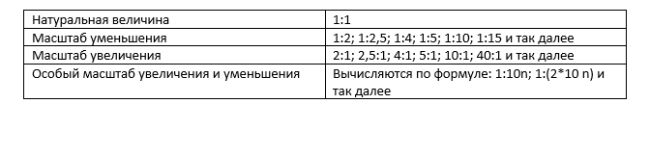

Масштабы могут быть разные: в натуральную величину, на уменьшение, увеличение и особые масштабы. Согласно ГОСТ для нанесения масштаба на чертеже предусмотрено место в правом нижнем углу. Это специальная графа, помечается соответствующе. Если она отсутствует, то масштаб обозначается буквой «М», с указанием соответствующего размера:
Фото: Work5
Чтобы не запутаться в различных значениях масштабов, нужно запомнить просто принцип: масштаб указан в виде 1:100, значит деталь в 100 раз больше, чем на чертеже. Если указан масштаб 100:1, значит деталь на указанное количество единиц меньше.Создавая чертеж, конструктор не может выбрать масштаб самостоятельно на свое усмотрение. Они должны быть строго подчинены параметрам ГОСТ. Несоблюдение стандартов может привести к отбраковке чертежа и необходимости начинать работу с начала.

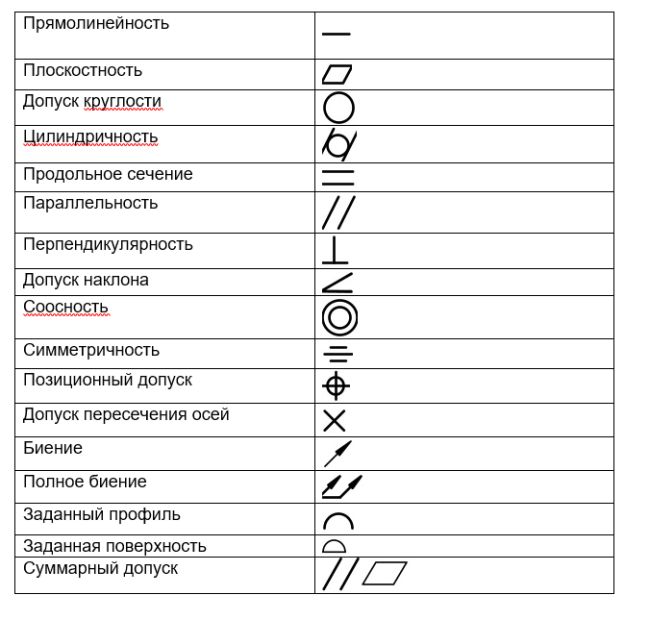

Указания регламентируются ГОСТ 2.308 – 79. Обязательно сопровождаются символическими обозначениями, наименования должны быть полными и краткими. Указание производится с помощью определенных графических символов, с помощью текстовых записей на полях или в предназначенных для этого местах. Текстовые нужны тогда, когда применение условных обозначений может спровоцировать «затемнение» чертежа или только ими можно указать технические требования к детали. Размеры предельных отклонений указывают после номинальных размеров.
Фото: Work5
Графические записи содержат сокращенное название отклонения и обозначение в буквенном формате. Миллиметрами обозначается величина. Отклонения, сопоставляемые вместе с взаимным расположением поверхностей, указываются относительно задающейся базы. Например, общие оси или линии, плоскость симметрии.
Условное обозначение железобетона описано в ГОСТе 2.306-68. Наклонная штриховка детали должна быть выполнена слева направо, с соблюдением одной стороны на каждом изображении одной детали. Штриховка железобетона выполняется под углом в 45 градусов с чередованием штрихпунктирных линий и сплошных. Напряженный железобетон штрихуется двумя сплошными линиями и одной штрихпунктирной.
Регламент ГОСТа 2.305-68 определяет три вида на чертеже: основной, местный и дополнительный. Всего их бывает шесть: спереди, сверху, снизу, справа, слева и сзади.
Шесть граней куба являются основными плоскостями проекции. Внутри куба помещен проектируемый объект, виды развернуты в одной поверхности чертежа. Как правило видим плоскости фронтальную, горизонтальную и профильную, из которой получается передний вид, верхний и левый.
Виды стараются расположить с обеспечением проекционной связи и чтобы чтение чертежа стало понятным. В этом случае на чертеже надпись пояснения наименования вида наносить не нужно. Если проекционной связи нет, то ставят отметку в виде буквы «А» на чертеже. Стрелка с прописной буквой покажет необходимое направление взгляда.
Такие виды нужны для изображения проекции, не идущей параллельно главной плоскости, а также когда описываемая часть детали имеет наклон к главной плоскости. Они нужны, когда на чертеже нельзя показать определенную часть изделия на главных видах без изменения формы детали или ее параметров.
Характер вида отмечается на чертеже с помощью прописной буквы. Изображения и объекты, связанные с дополнительным видом, необходимо обозначить значком стрелки, которая покажет направление взгляда.
Когда подобный тип вида расположен в естественной связи с изображением соответствующего предмета, то стрелку и обозначение вида наносить не нужно.
Дополнительный вид разрешено поворачивать, с обязательным сохранением положения объекта, которое необходимо отобразить на указанном чертеже. Дополнительный вид подлежит обязательному обозначению определенным графическим знаком. Если есть необходимость, на чертеже необходимо графически отобразить оба поворота.
Применимы в том случае, когда существует потребность показать ограниченное место поверхности объекта при необходимости увеличить масштаб. При помощи такого вида определяют форму объекта или его поверхности. Ограничения подобного вида обозначаются линией обрыва, осью симметрии или не имеется ограничений вовсе.
В случае, когда у подобного вида изображения существует проекционная связь с каким-либо другим объектом, то знак стрелки и подпись наносить не требуется. Когда у изображения есть ось симметрии, то можно изобразить его часть или половину. Применение видов такого типа необходимо для уменьшения объема графической работы, экономии места на самом чертеже. Подобный характер вида помогает создать представление о форме объекта целиком.
Те части поверхности объекта, которые остаются невидимыми для глаза, закрываются линиями штриха. Промежуток между ними должен обеспечивать возможность разместить размерные линии. Необходимо не допускать задвоение аналогичных видов для исключения загруженности чертежа и сделать восприятие чертежа и эксплуатацию технической документации удобными.
ГОСТ регламентирует порядок расположения видов следующим образом:
Благодаря современных программам, процесс разработки технической документации автоматизирован. Для создания проекций любой сложности применяется программный комплекс САПР Solidworks, разработанный для создания моделей изделий.
В нем необходимо сделать следующее: через команду «Вставка» и далее «Чертежный вид» выбрать параметры трех стандартных видов. Программа создаст три вида объекта, которые будут связаны между собой и отображаться одновременно.
Подобную операцию можно сделать в программе КОМПАС. Через функцию «Стандартные виды модели» в открывшемся окне необходимо выбрать файл, содержащий источник модели. Потребуется выбрать нужный вектор модели из перечня «Ориентация модели на главном виде».
Для подобного вида чертежей используют виды:
В документации могут отображаться виды с разрывом. Они помогают увидеть участки в увеличенном масштабе на небольших листах. Их изображают условным обозначением –двумя линиями. Размеры показывают действительные значения объекта.
