Понятие и принципы оформления осей на чертеже в соответствии с государственными стандартами: моменты, требующие внимания при изучении темы. Как поставить обозначения, чтобы при проведении проверки не возникало вопросов или недопонимания?
Точность в строительстве начинается с чертежа. Ключевую роль здесь играют оси — они задают геометрическое положение несущих конструкций, обеспечивая взаимосвязь между разделами проекта и возможность точного переноса объекта на местность. Без четкой системы координат даже качественные материалы не гарантируют надежности сооружения.
Однако единая система обозначений важна не меньше, чем сама разметка. В России ее определяют государственные стандарты. ГОСТ Р 21.1101–2020 устанавливает общие требования к проектной документации, а ГОСТ 21.501–2020 регламентирует оформление архитектурно-строительных чертежей. Соблюдение этих норм исключает разночтения и предотвращает ошибки на этапе строительства.
В статье рассмотрим, зачем нужны оси на чертежах и как требования ГОСТов регулируют их применение.
Статья подготовлена нашей командой Work5, мы консультируем по всем типам студенческих работ.
Оси на чертежах — это система условных линий, которая задает геометрию и координацию элементов здания или конструкции. Они используются в архитектурных, конструктивных и инженерных чертежах и служат базой для привязки всех элементов: стен, колонн, перекрытий, оборудования. Применение осей регламентируется строительными нормами и стандартами (например, СПДС — система проектной документации для строительства), где определены правила их нанесения, обозначения и использования.
Оси выполняют сразу несколько функций. Во-первых, они задают координатную сетку, по которой можно точно определить положение любого элемента. Во-вторых, они обеспечивают согласованность между разными разделами проекта: архитектурным, конструктивным и инженерным. В-третьих, оси используются на строительной площадке при разбивке здания.
Основные оси — это базовые линии, которые формируют координационную сетку здания. Они проходят через ключевые несущие элементы: колонны, несущие стены, каркасные узлы. Именно по основным осям задаются габариты здания и расстояния между конструкциями. Эти оси обязательно присутствуют на всех чертежах и имеют сквозную нумерацию или буквенное обозначение. Обычно в одном направлении используют цифры, в другом — буквы, чтобы избежать путаницы.
Дополнительные оси вводятся в тех случаях, когда базовой сетки недостаточно для точного задания геометрии. Это может происходить, например, при наличии сложных узлов, нестандартных элементов, выступов, ниш или оборудования, которое требует отдельной привязки. Дополнительные оси не заменяют основные, а уточняют их. Они обозначаются с индексами (например, 1а, 2б) или дробными значениями, чтобы сохранить связь с основной системой координат.
Ключевое различие между ними — в уровне значимости и области применения. Основные оси задают каркас всей системы координат, дополнительные — локально уточняют положение отдельных элементов. При чтении чертежа сначала ориентируются по основным осям, а затем используют дополнительные для детализации.
Продольные и поперечные оси различаются по направлению относительно главной протяженности здания. Продольные оси идут вдоль длинной стороны здания, поперечные — перпендикулярно им.
Определить направление можно несколькими способами. Самый простой — посмотреть на габариты: если одна сторона здания значительно длиннее другой, то оси, идущие вдоль этой стороны, будут продольными. В типовой практике продольные оси чаще обозначаются буквами, а поперечные — цифрами, но это не строгое правило, а распространенная конвенция.
В каркасных зданиях продольные оси обычно проходят через ряды колонн вдоль здания, а поперечные — через поперечные рамы. В жилых зданиях продольные оси часто совпадают с линиями несущих стен.
Важно понимать, что это деление не формальное, а функциональное. Оно помогает быстрее ориентироваться в чертеже, понимать направление несущих элементов и логику конструкции. При этом в сложных или квадратных в плане зданиях различие может быть менее очевидным, и тогда ориентируются на принятую систему обозначений в проекте.
Оси симметрии применяются в проектах, где геометрия здания или его частей построена на принципе симметрии. Такая ось проходит через центр композиции и делит объект на равные или зеркальные части. Она может совпадать с одной из основных осей или вводиться отдельно как дополнительная.
Использование осей симметрии упрощает проектирование и проверку решений. Если одна часть здания разработана, вторую можно получить зеркально, что снижает вероятность ошибок. Кроме того, это облегчает чтение чертежей: достаточно понять одну половину, чтобы представить всю конструкцию.
Модульная сетка — это система осей, основанная на повторяющемся шаге (модуле). В строительстве часто используется унифицированный модуль (например, 600 мм или кратные ему значения), который задает расстояния между осями. Такая система позволяет стандартизировать размеры элементов, упростить производство и монтаж.
В сложных проектах модульная сетка может комбинироваться: например, основной шаг сохраняется в большей части здания, а в отдельных зонах вводятся укрупненные или уменьшенные модули. Это позволяет сочетать стандартизацию с гибкостью.
Совместное использование осей симметрии и модульной сетки особенно важно в крупных и сложных объектах — общественных зданиях, промышленных сооружениях, транспортных узлах. Модульная сетка обеспечивает регулярность и технологичность, а оси симметрии — композиционную и конструктивную логичность.
Обозначение координационных осей регулируется стандартами СПДС, прежде всего ГОСТ Р 21.101-2020. В этих документах зафиксированы обязательные для всех проектных чертежей правила: нанесение, обозначение и однозначное чтение схемы.
Координационные оси наносят тонкими штрихпунктирными линиями с длинными штрихами. Их обозначают в кружках диаметром 6–12 мм арабскими цифрами и прописными буквами. Оси служат для определения взаимного положения элементов здания и привязки к геодезической основе.
Каждому зданию присваивается собственная система осей. Перенос обозначений с одного объекта на другой без переиндексации нарушает однозначность чертежа.
Цифры применяют для осей в направлении, где их больше, буквы — в перпендикулярном направлении. Это позволяет визуально различать направления и быстрее ориентироваться в плане.
Последовательность обозначений сохраняется без пропусков. Пропуск цифры или буквы (например, 1, 2, 4) считается ошибкой.
Из букв русского алфавита исключаются те, которые легко перепутать визуально: е, З, Й, О, Х, Ц, Ч, Щ, Ъ, Ы, Ь.
При нехватке букв вводят двойные обозначения: АА, ББ, ВВ.
Дополнительные оси между основными обозначают дробью: в числителе — предыдущая ось, в знаменателе — порядковый номер внутри интервала (например, 1/1, 1/2). Так сохраняется связь с основной системой координат.
Требования к оформлению надписей задает ГОСТ 2.304-81, определяющий типы шрифтов, их высоту, наклон и толщину линий. Для осей применяют стандартные чертежные шрифты: читаемость обозначений напрямую влияет на точность работ.
Обозначения осей помещают в кружки диаметром 6–12 мм. Размер выбирают в зависимости от масштаба чертежа: чем мельче масштаб, тем крупнее знак.
Высота букв и цифр должна соответствовать ряду стандартных размеров (3,5; 5; 7 мм и т.д.), принятых в ЕСКД. Отклонения не допускаются, чтобы сохранить единообразие документации.
Обозначения осей должны быть одинаковыми на всех листах проекта.
На генплане оси используются не только внутри здания, но и для его размещения на участке. Здание привязывается к разбивочной основе (геодезической сетке) через расстояния от осей до границ участка, красных линий или других объектов. Оси становятся связующим звеном между проектом и местностью.
Если элемент расположен между основными осями, его положение задают через дополнительные оси или размеры от ближайших координационных осей.
Для повторяющихся элементов допускается упрощенное обозначение: указывают только крайние или характерные оси. Это снижает перегруженность чертежа, но требует однозначности всех связей.
Нанесение осей включает порядок расположения, логику нумерации и контроль точности. Эти требования закреплены в СПДС.
Оси задаются на плане и сохраняются для всех этажей: система координат должна быть единой для всего здания.
Если здание состоит из блок-секций, каждая секция может иметь собственные обозначения с индексом, например «с».
Последовательность обозначений:
Это направление совпадает с естественным порядком чтения чертежа и уменьшает вероятность ошибок.
Если оси на противоположных сторонах здания не совпадают, их обозначения дублируют сверху или справа, чтобы избежать неоднозначности на сложных планах.
Расстояния между координационными осями задают основные размеры здания. Они фиксируются в миллиметрах и должны быть согласованы между всеми разделами проекта.
СПДС требует:
Сумма промежуточных расстояний должна точно равняться общему размеру. Любое расхождение приведет к проблемам на стройке.
При модульной координации расстояния кратны базовому модулю (например, 600 мм), что упрощает проектирование и монтаж.
Наиболее частые ошибки связаны с логикой обозначений:
Контроль включает:
При выполнении этих условий система осей будет однозначной и пригодной как для чтения, так и для разбивки здания на местности.
Работа с координационными осями в CAD и BIM-среде строится по одним и тем же принципам: сначала создается базовая сетка, затем она используется для привязки всех элементов. Разница между программами — в уровне автоматизации и способе задания параметров.
В AutoCAD (включая AutoCAD Architecture) оси чаще всего создаются как линии или как элементы специализированной сетки. Логика работы следующая:
AutoCAD не навязывает строгую структуру, поэтому контроль соответствия ГОСТ полностью лежит на проектировщике.
В Autodesk Revit работа с осями встроена в логику модели. Оси здесь — это объект «Сетка» (Grid), который автоматически участвует в координации модели:
Особенность Revit — оси отображаются сразу на всех связанных видах, если они пересекают соответствующий уровень. Это устраняет типичную проблему несоответствия между планами.
В КОМПАС-3D:
В отличие от Revit, здесь оси являются графическими элементами, поэтому важно вручную контролировать их согласованность.
Современные CAD и BIM-системы позволяют автоматизировать работу с осями.
В Revit существуют надстройки, например DimGrids, которые позволяют автоматически проставлять размеры между осями за несколько действий и работать сразу с группами осей.
Также используются:
Автоматизация особенно важна в больших проектах, где вручную поддерживать согласованность осей невозможно.
ГОСТ 21.501–2020 задает требования к оформлению архитектурно-строительных чертежей, включая отображение координационных осей.
При экспорте из CAD/BIM необходимо учитывать три аспекта:
На практике применяют правило: экспорт выполняется с фиксированной точкой (например, пересечение осей А-1), которая используется как опорная при обмене файлами.
Проверка — это обязательный этап, потому что ошибки в осях приводят к самым серьезным последствиям: от несовпадения конструкций до ошибок при строительстве.
Проверка выполняется последовательно, без пропусков:
Если хотя бы один пункт не выполнен, чертеж считается некорректным.
Для оперативной проверки чертежей используют мобильные приложения. Они не заменяют полноценную проверку, но позволяют быстро выявить ошибки:
Такие приложения удобны в вузе, когда нет доступа к рабочей станции. Они позволяют быстро проверить, совпадают ли оси, корректны ли размеры и не нарушена ли структура проекта.
В каркасном здании с большим количеством пролетов была выявлена ошибка: после оси 5 сразу следовала ось 7 — ось 6 пропущена.
С точки зрения нормативов это недопустимо. ГОСТ требует непрерывности цифровых и буквенных обозначений.
Последствия:
Исправление выполняется не простой вставкой пропущенной оси. Сначала анализируют, является ли пропуск следствием удаления элемента или ошибкой нумерации. Если ось должна существовать (есть конструктивный шаг), ее восстанавливают и проверяют все размеры между осями.
Затем выполняют перенумерацию: цифровые оси — слева направо, буквенные — снизу вверх.
После этого проверяют все планы этажей, разрезы, фасады, спецификации и схемы. В крупных проектах оси используются во всех разделах: исправление только на одном листе не решает проблему.
Корректная система осей — это сквозная координация всего проекта, а не локальное исправление.
Второй типичный случай — размещение элементов, не совпадающих с основной сеткой: технологическое оборудование, лестничные узлы сложной формы, нестандартные колонны или перегородки.По ГОСТ такие элементы не «подгоняют» под существующие оси, а вводят дополнительные. Они обозначаются дробью: в числителе — ближайшая основная ось, в знаменателе — порядковый номер внутри пролета.
Например, между основными осями 1 и 2 расположен элемент, который нельзя точно задать только размерами. Вводят оси:
Это важно по двум причинам:
ГОСТ допускает продолжение нумерации для некоторых элементов (например, фахверковых колонн) без дробей, если это логически оправдано.
Система оформления чертежей в строительстве основана на СПДС. Ключевые документы:
| Параметр | ГОСТ 21.501–2020 | СП 301–2020 |
| Назначение | Оформление рабочих чертежей (оси, размеры, планы). | Организация строительства, общие требования к документации. |
| Нанесение осей | Обязательно на планах с указанием расстояний. | Не регламентирует графику осей. |
| Размеры между осями | Указываются полностью, включая общие габариты. | Требует согласованности данных без графических правил. |
| Формат обозначений | Через СПДС (связка с ГОСТ Р 21.101). | Не задает буквенно-цифровую систему. |
| Практическая роль | Основной документ для чертежей. | Дополняющий (организация и контроль). |
ГОСТ 21.501 и ГОСТ Р 21.101 работают вместе: первый отвечает за конкретные чертежи, второй — за общую систему правил.
Форматы чертежей - это стандартные размеры и пропорции, которые используются при создании технических рисунков в различных областях, включая инженерию, архитектуру и дизайн.
Форматы чертежей - это стандартные размеры и пропорции, которые используются при создании технических рисунков в различных областях, включая инженерию, архитектуру и дизайн. Они определяют размеры листов бумаги, их ориентацию и пропорции, необходимы для обеспечения единообразия и удобства обмена между профессиями. Статья подготовлена командой Work5 и поможет вам разобраться в этом вопросе.
При выборе формата листа для чертежа следует опираться на требования проекта или задачи, а также учитывать следующие факторы:
Размеры выбираются в зависимости от необходимой детализации, размерной точности и удобства использования. У каждого размера свои преимущества и каждый может быть использован в разных профессиональных сферах, от архитектуры и инженерии до дизайна и конструкторской работы.
Существует несколько стандартных размеров чертежей, которые определяются форматом листа бумаги и пропорциями. Наиболее распространенными размерами являются следующие:
Помимо стандартных форматов листов, существуют некоторые нестандартные, которые также используются в работе. Некоторые из них включают:
Использование нестандартных размеров листов необходимо оправдать конкретными нуждами и требованиями проекта или задачи.
Форматы чертежей образуются в соответствии с международными и национальными стандартами, такими как ГОСТ или ISO. Они определяют размеры листов бумаги, а также пропорции и ориентацию. Процесс формирования может быть базирован на определенных нормах и требованиях, учтенных при разработке стандартов.
Обычно размеры форматов чертежей определяются согласно математическим пропорциям, чтобы учесть оптимальное соотношение сторон и удобство использования. Например, ватман А0 имеет соотношение сторон 1:√2 (ширина к высоте), что позволяет его деление на более мелкие размеры со сохранением пропорций.
ГОСТ 2.301-68 "Единая система конструкторской документации. Основные положения" является нормативным документом, устанавливающим общие требования к созданию и оформлению конструкторской документации. В нем определены принципы, применяемые при разработке и использовании технических чертежей и схем, а также вводятся общие обозначения и символы, используемые в конструкторской документации.
Масштаб обозначается числовым значением, которое указывает, во сколько раз размеры на чертеже или схеме уменьшены по сравнению с реальными размерами объекта.
В едином стандарте приведены рекомендации и масштабы, которые применяются в конструкторской документации. Выбор масштаба зависит от конкретной задачи и требований проекта.
В ГОСТе указаны различные типы и обозначения линий, которые используются для обозначения различных элементов и деталей на рисунках.
Важно при создании чертежей придерживаться указанных в регламенте типов и обозначений линий, чтобы обеспечить единообразие и понятность в читаемости документации для специалистов и операторов производства.
Основная надпись на чертеже содержит следующие элементы:
Надпись располагается в правом верхнем углу листа и выполнена четкими и разборчивыми буквами.
Подводя итог нашей статьи можно сказать, что выполнение чертежей, выбор формата, соблюдение всех регламентов ГОСТа и собственного учебного заведения - это трудоемкая задача. Если испытываете трудности с выполнением задания - обращайтесь за помощью к Work5, мы поможем Вам с выполнением чертежа любого формата.
Шрифты для чертежей по ГОСТу. Какие символы использовать для штампа, размерных чисел, основной части и других частей документа? Гостовские названия строительных и инженерных шрифтов для оформления студенческих чертежей.
На инженерном чертеже текст выполняет важную функцию: он поясняет, что изображено, каковы размеры линии или элемента схемы. Чтобы этот текст — названия, размеры, обозначения — можно было легко прочитать и понять, стандарты регламентируют, как именно он должен выглядеть. В этой статье рассматриваются требования стандартов к шрифтам, параметры шрифта и особенности их применения в инженерной графике и CAD-средах.
🤔 ОпределениеШрифт для чертежей — это набор букв, цифр и знаков, используемый на технических чертежах и в других конструкторских документах. В отличие от декоративных или офисных шрифтов, чертежный шрифт должен быть максимально читаемым, унифицированным и соответствовать требованиям стандарта. Стандарты задают точные параметры букв: размер, толщину линий, соотношение высоты и ширины. Наиболее известные стандарты, регулирующие эти требования, — российский ГОСТ 2.304‑81 и международный стандарт ISO 3098‑1:2015 (ранее ISO 3098‑0).
ГОСТ 2.304‑81 входит в состав ЕСКД (Единой системы конструкторской документации). Этот действующий стандарт устанавливает требования к тексту на чертежах: определяет, что понимается под размером шрифта, как измеряется высота букв и какие параметры они имеют. Размер шрифта — это высота прописной (заглавной) буквы в миллиметрах, измеряемая от нижней до верхней точки контура. Высота строчных букв соотносится с размером шрифта и обычно составляет 0,7 высоты прописной. Толщина линии шрифта зависит от его типа и размера.
Согласно ГОСТу, буквы должны быть пропорциональны заданному размеру и иметь одинаковое начертание независимо от того, наносятся ли они вручную или с помощью инструментов и технических средств (например, в CAD-системах). Стандарт также регламентирует такие понятия, как ширина букв и вспомогательная сетка — система линий, в которые вписываются символы для обеспечения единообразия.
ГОСТ 2.304‑81 устанавливает следующие типы шрифта:
тип А — прямой, с толщиной линии, равной 1/14 высоты буквы;
тип А — наклонный (угол наклона — около 75°), с той же толщиной линии — 1/14 высоты;
.jpg)
.jpg)
.jpg)
Для каждого из этих типов нормативная документация устанавливает точные значения: высоту прописных и строчных знаков, интервалы между буквами, межстрочный шаг, расстояние между словами, а также толщину линий в зависимости от кегля. Например, при высоте шрифта 20 мм толщина линии для типа Б составит 2 мм, а для типа А — 1,4 мм.

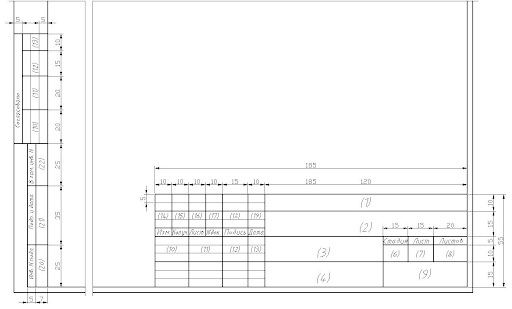

Основная надпись — обязательный элемент любого чертежа, и ее оформление строго регламентировано нормативной документацией. Она всегда находится в правом нижнем углу листа. В зависимости от формата бумаги и ее ориентации применяются три варианта габаритных размеров этой таблицы: 185×55 мм, 185×40 мм или 185×15 мм.
Для листов формата А4 предусмотрено единственное расположение — вдоль короткой стороны листа. На более крупных форматах (начиная с А3) основная надпись может размещаться как вдоль длинной, так и вдоль короткой стороны — в зависимости от компоновки чертежа и требований к последующему хранению.
При фальцовке (сворачивании) чертежей до формата А4 все сгибы выполняются так, чтобы основная надпись оказалась на лицевой стороне сложенного пакета и была полностью открыта для чтения. Это необходимо, поскольку именно в этой таблице содержится полная информация о документе: обозначение изделия, наименование организации, масштаб, фамилии разработчиков и другие данные, идентифицирующие чертеж.

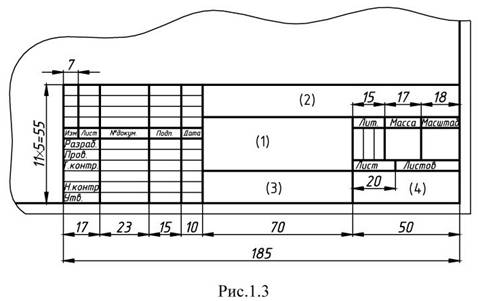

Штамп (основная надпись) чертежа служит носителем всей сопроводительной информации о документе. В нем указываются следующие данные:
Поскольку габариты штампа остаются неизменными для всех форматов — от А4 до А1 и крупнее — высота знаков при его заполнении также строго регламентирована отраслевыми стандартами. В зависимости от назначения графы применяются следующие размеры шрифта:
| Элемент штампа | Размер шрифта, мм |
| Наименование чертежа | 5 |
| Масштаб | 5 |
| Название организации | 5 |
| Наименование проекта | 7 |
| Шифр проекта |
10 |
| Номер листа | 3,5 |
| Фамилии разработчика, нормоконтролера, проверяющего | 3,5 |
Все надписи, независимо от размера, должны быть четкими и легко читаемыми, чтобы исключить двоякое толкование информации при согласовании, передаче документации и запуске изделия в производство.
На одном листе чертежа нередко размещается несколько графических элементов: основной вид, разрез, выносные узлы, сечения. Каждый такой фрагмент должен иметь собственное наименование, которое располагается непосредственно над изображением. Для этих подписей используется тот же чертежный шрифт, что и для остального текста. Если оформляется выносной узел, его название дополняется указанием масштаба, в котором выполнен данный фрагмент.Помимо подписей к изображениям, обязательному заполнению подлежит штамп (основная надпись), содержащий сведения о документе в целом.
Требования к нанесению позиций (номеров составных частей изделия) предписывают использовать шрифт на 1–2 номера крупнее, чем для размерных чисел. Такая градация обеспечивает иерархию восприятия: позиции, обозначающие элементы на сборочных чертежах, становятся более заметными, что упрощает чтение спецификации и поиск деталей.
Размерные числа наносятся непосредственно над размерными линиями. Это могут быть единичные размеры, определяющие параметры отдельных элементов, или цепочки размеров, последовательно расположенные вдоль всего контура изделия. Важное правило: каждый размер должен встречаться на чертеже не более одного раза — дублирование размеров не допускается.
Для размерных чисел, как правило, выбирают шрифты наименьших номеров — 2,5 мм или 3,5 мм, что обеспечивает достаточную читаемость при сохранении компактности на поле чертежа.
В современных CAD-средах (таких как AutoCAD, SolidWorks, Revit) требования стандартов реализуются через конкретные шрифты и настройки. Например, в AutoCAD популярны так называемые SHX-шрифты (Simplex, Romans и др.), а также TrueType-шрифты (например, Arial в формате TTF). При настройке текста в проекте инженер выбирает высоту букв, толщину линий и стиль, ориентируясь на требования стандарта.
Важно понимать, что, хотя CAD-шрифты технически отличаются от шрифтов, соответствующих ГОСТ, они должны отвечать тем же логическим требованиям: читаемости и соблюдению пропорций, которые установлены в нормативной документации. Использование неподходящих декоративных шрифтов затрудняет чтение чертежа и может противоречить требованиям, предъявляемым к технической документации.
В системах автоматизированного проектирования используются два основных формата шрифтов:
| Формат | Особенности | Применение |
| SHX | Формат шрифтов AutoCAD, представляющий собой скомпилированные Shape-файлы. Имеют высокую производительность и точно соответствуют параметрам ГОСТ по толщине линий. | Основной формат для чертежей в AutoCAD и специализированных приложениях. |
| TrueType (TTF) | Стандартные системные шрифты Windows. Обеспечивают расширенную поддержку символов, но могут иметь проблемы с точным масштабированием толщины линий. | Универсальный формат, совместимый с любыми приложениями. |
Установка шрифтов в AutoCAD выполняется через папку Fonts в каталоге программы или через системную папку Windows для TrueType-шрифтов.
SolidWorks позволяет задать стандарт документа (ГОСТ, ISO, ANSI и др.) непосредственно в настройках чертежа, что автоматически применяет соответствующие параметры шрифтов, размеров и обозначений. Это обеспечивает:
AutoCAD использует механизм Text Styles, где инженер настраивает параметры шрифта, высоту, наклон и коэффициент ширины в соответствии с таблицами ГОСТ 2.304-81. Основные параметры настройки:
| Параметр | Значение по ГОСТ | Настройка в CAD |
| Толщина линии (d) | Тип А: d = h/14, Тип Б: d = h/10. | Задается через ширину пера или стиль шрифта. |
| Высота строчных (c) | c = 0,7h. | Автоматически рассчитывается при выборе шрифта. |
| Межбуквенный интервал | a = 2d. | Регулируется параметром Tracking. |
| Наклон | 75°. | Угол наклона задается в стиле текста. |
Когда студент выполняет чертежи вручную, он должен ориентироваться на параметры ГОСТ: высоту букв, соотношение строчных и прописных, тип шрифта (прямой или наклонный). При работе в CAD настройка высоты букв производится в миллиметрах, а стиль выбирается таким образом, чтобы соответствовать требованиям стандарта и обеспечивать читаемость при печати.
Шрифты на инженерных чертежах — это не декоративный элемент, а неотъемлемая часть стандартизированной технической документации. Российский ГОСТ 2.304‑81 задает точные параметры шрифта: размеры, типы и правила начертания.
Если вы сомневаетесь в правильности оформления чертежа или не уверены, что все надписи соответствуют ГОСТ, сервис Work5 поможет быстро и качественно выполнить чертёж под ключ. Специалисты сервиса учтут все требования нормативной документации — от выбора подходящего шрифта до корректного заполнения основной надписи и штампа. Обратившись к профессионалам, вы сможете быть уверены, что ваша работа будет принята без замечаний.
