В этой статье мы рассмотрим актуальные на 2024 год требования ГОСТ к оформлению чертежей, поделимся примерами и рассмотрим несколько программ, которые упростят работу с чертежами.
✏ ЗаметкаВажно правильно составить чертеж, потому что они сообщают информацию об объекте или конструкции, а также обеспечивают точность, масштабирование и соблюдение стандартов. Правильные чертежи помогают снизить риск ошибок на этапе проектирования, обеспечивают эффективную коммуникацию между специалистами и способствуют совместной работе. Все это — ключевые навыки успешного проектирования и строительства.
Студенты часто путают понятия ЕСКД (Единая система конструкторской документации) и ГОСТ (Государственный общесоюзный стандарт). Важно понимать их взаимосвязь и различия.
🤔 ОпределениеЕСКД — это комплекс нормативных документов для всех этапов проектирования, производства и эксплуатации продукции. Он регламентирует весь жизненный цикл изделия от составления чертежа до сдачи заказчику.
ГОСТ описывает конкретные правила оформления конструкторской документации, чертежей и схем.
То есть ГОСТ — это один из документов в рамках целостной системы ЕСКД.
Главное при оформлении чертежей — соблюдать стандарты. Даже идеально выполненный чертеж может быть не засчитан из-за нарушения требований к оформлению.
Преподаватели первым делом смотрят на:
форматы;
рамку чертежа по ГОСТ;
основную надпись;
шрифты;
типы линий;
нанесение размеров;
масштабы.
Рассмотрим каждый из этих элементов подробнее.
Форматы листов для чертежей регламентирует ГОСТ 2.301-68. Распространены А4, А3, А1, также используются А0, А2, А5. Размеры пишутся в миллиметрах. Каждый следующий формат образуется удвоением меньшей стороны предыдущего.
Студент выбирает формат самостоятельно. В вузах чаще всего используется А3 и А4.
Чертежи выполняют на плотной бумаге или ватмане. При этом надо отметить, что А4 используется только вертикально. Остальные форматы можно располагать любым образом.
При оценке чертежа сначала проверяют соблюдение общих требований к оформлению, а не саму конструкцию изделия. Ключевой элемент — рамка, выполненная строго по ГОСТу.
🤔 ОпределениеРамка — это сплошная толстая линия, ограничивающая поле для схемы или конструкции. Она четко обозначает границы рабочей области листа.
Сейчас студенты обычно используют готовые шаблоны листов с нанесенными рамками. Но нужно знать точные параметры рамки, чтобы уметь выполнять ее самостоятельно.
Размеры и расположение рамки зависят от ориентации листа.
При горизонтальной ориентации отступ 5 мм сверху, снизу, справа. Слева 20 мм для возможности подшивки.
При вертикальной ориентации сверху 20 мм, с остальных сторон 5 мм.
💡 СоветДля упрощения работы рекомендуется использовать готовые листы с рамками по ГОСТу. Это позволит сосредоточиться на содержательной части чертежа.
Оформление чертежей по ГОСТ требует заполнения основной надписи согласно ГОСТ 2.104-2006. Основная надпись располагается внизу листа. Графы отделяются жирными линиями, строки — тонкими.
В готовых шаблонах основной надписи уже указаны следующие графы:
Изм. — номер изменения
Лист — номер листа
Разраб. — разработчик (фамилия и инициалы студента)
Пров. — проверил (преподаватель или научный руководитель)
Т.контр. — технический контроль (заполняет преподаватель)
Н.контр. — нормоконтроль (заполняет преподаватель)
Утв. — утвердил (научный руководитель или зав.кафедрой)
Фото: Work5
Справа указывают место создания и проверки чертежа, а также код направления. Формируется уникальная запись из группы, номера варианта и порядкового номера чертежа.
В нижнем блоке располагается наименование листа в именительном падеже единственного числа, например, «Деталь». Под ним указывают материал детали и номер соответствующего ГОСТ.
В крайнем правом блоке заполняют:
литеру чертежа;
массу в кг;
масштаб (обычно 1:1 или 1:2).
ГОСТ предусматривает несколько видов основной надписи. Их выбор зависит от порядкового номера листа в подшивке чертежей. Для первого листа используется рамка формы 1 (см. выше), для последующих — форма 2 и 2а (уменьшенная высота).
Фото: Work5
При оформлении все слова и цифры должны быть написаны чертежным шрифтом с наклоном согласно ГОСТ.
При создании чертежей немаловажную роль играет выбор шрифта. Государственные стандарты допускают использование двух видов чертежных шрифтов: прямого и наклонного. Для начинающих рекомендуется применять исключительно прямой шрифт, в то время как наклонный вариант предполагает строгий угол наклона 75 градусов.
Фото: Work5
Фото: Work5
Независимо от выбранного шрифта, крайне важно соблюдать одинаковое расстояние между буквами и цифрами. ГОСТ содержит четкие указания относительно высоты и ширины символов. Как правило, применяются средние нормативы, определяемые форматом листа. При этом абсолютно все элементы должны иметь идентичные параметры, проверяемые при помощи линейки. По мере приобретения опыта у студентов вырабатывается навык равномерного письма без использования дополнительных измерительных инструментов.
Следует помнить, что неровный, небрежный шрифт или загрязнения на листе могут стать причиной снижения оценки при проверке работы преподавателем. Поэтому крайне важно выполнять все надписи максимально аккуратно и разборчиво, обращая внимание на чистоту и опрятность оформления чертежа.
Одним из ключевых элементов правильного оформления чертежей по ГОСТ являются типы линий. Различные виды линий выполняют разные функции и помогают отобразить детали изделия, в том числе скрытые элементы. ГОСТ регламентирует начертание, толщину и применение каждого типа линий:
Сплошная толстая линия от 0,4 до 1,4 мм используется для изображения видимых контуров детали.
Сплошная тонкая линия применяется для выносных и размерных линий, штриховки, выносок, их полок и подчеркивания надписей.
Штрихпунктирная линия с чередующимися штрихами 5-30 мм и промежутками 2-3 мм обозначает осевые линии и линии центров окружностей.
Разомкнутая штрихпунктирная линия со штрихами 8-20 мм используется для обозначения линий сечения.
Сплошная волнистая линия обычно изображает линии обрыва или разреза.
Штрихпунктирная тонкая линия с небольшими штрихами 2-8 мм и промежутками 1-2 мм показывает невидимые контуры деталей.
💡 СоветСмотрите полный гайд по составлению чертежных линий в другом нашем материале!
Правильное начертание линий разных типов является критически важным для корректного оформления чертежей и максимально точной передачи информации о деталях. Соблюдение стандартов в части линий — одна из ключевых задач при обучении студентов основам черчения. Научные руководители уделяют значительное внимание отработке навыков начертания разных типов линий.
При оформлении строительных и архитектурных чертежей следует уделить внимание также правильному нанесению размеров.
🤔 ОпределениеРазмер — это числовые значения, которые отображают длины, ширины, высоты и другие измерения объектов и конструкций. Они обычно указываются в единицах измерения, таких как миллиметры, сантиметры, дюймы и т. д. Размеры могут быть показаны на чертежах с использованием различных способов, включая размерные линии, размерные стрелки и числовые значения.
Размеры не только должны соответствовать конструктивным особенностям и технологии производства, но и выполняться в строгом соответствии с установленными правилами. Каждый размер состоит из трех обязательных элементов:
Важно соблюдать следующие требования к нанесению размеров:
Размер должен располагаться на расстоянии не менее 8 мм от контура детали или изделия.
При необходимости проставить несколько параллельных размеров, между размерными линиями следует выдерживать интервал от 8 до 10 мм.
Размерные линии должны выходить за крайние выносные линии на 2-3 мм.
Числовое значение размера размещается над размерной линией, примерно на середине ее длины.
Все элементы размера (выносные и размерные линии, числа) должны выполняться сплошными тонкими линиями.
✏ ЗаметкаСоблюдение этих правил обеспечивает четкость и удобочитаемость размеров на чертежах, что имеет критическое значение для корректного изготовления деталей и конструкций. Особенно важно строгое следование стандартам при оформлении строительной и архитектурной документации, где точность размеров является залогом безопасности и качества возводимых объектов.
Нанесение масштабов на чертеже
Масштабирование — еще один важный аспект правил оформления чертежей, урегулированный в ГОСТ 2.302-2013.
Государственные стандарты определяют широкий спектр параметров масштабирования, включая коэффициенты:
увеличения — 2:1, 2,5:1, 4:1, 5:1 и 10:1;
и уменьшения —1:2, 1:2,5, 1:4, 1:5 и 1:10.
Понимание этих стандартов необходимо для чертежников, чтобы обеспечить достоверность и точность их технических изображений.
При создании чертежа необходимо убедиться, что изображаемый объект или конструкция представлены в истинном масштабе. В случаях, когда натуральное масштабирование невозможно, чертеж должен содержать явное указание масштаба, например, «М2:1», что означает увеличение в два раза. Такой подход обеспечивает ясность и точность передачи информации, а также соответствие стандартам и требованиям технической документации.Сегодня студенты и профессионалы имеют доступ к разнообразным программам для работы с чертежами и проектированием. Некоторые из них, по мнению экспертов, уже устарели и больше подходят для учебных целей. Однако это не значит, что их нельзя использовать для ускорения процесса составления чертежа. Давайте рассмотрим две из них более подробно.
AutoCAD — это программное обеспечение, которым пользуются многие инженеры и архитекторы. Знание этой системы часто необходимо для трудоустройства в инженерную сферу. AutoCAD предоставляет широкие возможности для решения производственных задач. Она позволяет работать как в 2D, так и создавать трехмерные модели, что облегчает восприятие информации на чертежах как авторами, так и другими специалистами.
Кроме того, AutoCAD поддерживает различные форматы чертежей, что позволяет совместно работать над проектами различным специалистам. Например, инженер-проектировщик может разработать проект помещения и передать его инженеру-электрику для разметки электрики. Затем полученные данные могут быть использованы дизайнером для создания трехмерной визуализации.
У программы Autodesk Autocad есть бесплатный пробный период, поэтому вы можете легко использовать ее для написания вашего проекта.

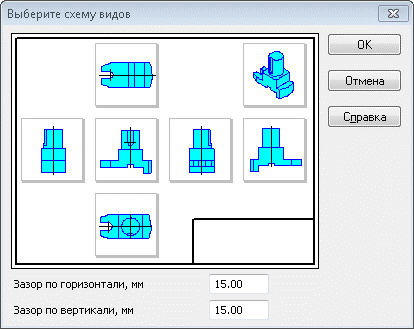

Компас-3D — это еще одна популярная программа для создания чертежей и трехмерного моделирования. Она имеет функциональные возможности, сравнимые с AutoCAD, но обладает также специализированными функциями, которые делают ее популярной среди студентов и профессионалов.
Часто Компас-3D используется студентами как первый трехмерный пакет для выполнения различных заданий по инженерной графике, геометрии, сопромату, технологическим машинам и оборудованию, а также проектированию зданий и сооружений.
Кроме того, данное программное обеспечение широко применяется в производственных организациях. Оно позволяет создавать не только чертежи, но и профессиональную документацию, включая все этапы проектирования, благодаря встроенным инструментам и шаблонам, соответствующим действующим нормативным документам и стандартам.
У Компаса-3D также есть бесплатный пробный период, который длится целый месяц.
Надеемся, что наша статья помогла разобраться в оформлении чертежей по ГОСТу. Если у вас остались вопросы или нужна помощь с составлением чертежа — обращайтесь в Work5!
